ROLOS DE VIBRAÇÃO DE TAMBOR TANDEM HIDRÁULICO
304 N/cm Alta Linearidade Estática: Compactação Uniforme para Pavimentos de Alta Qualidade
A compactadora 138HF apresenta uma linearidade estática frontal/traseira de 304 N/cm, garantindo uma pressão uniforme em todo o seu tambor de 2130 mm. Evita a compactação irregular, cumpre os elevados padrões de pavimentação asfáltica e proporciona resultados consistentes tanto na compactação da camada superficial como na da base.
Força centrífuga forte de 160 kN×2: Compactação profunda eficiente
Com uma força centrífuga de 160 kN×2, a 138HF proporciona uma compactação profunda e eficiente. Penetra rapidamente no leito da estrada, reduz as passagens de compactação, encurta os ciclos de construção e garante a capacidade de suporte e a estabilidade do pavimento.
Visor LCD inteligente e alarmes de diagnóstico: monitorização em tempo real e prevenção de avarias.
O ecrã LCD de grandes dimensões exibe dados operacionais em tempo real, enquanto os alarmes sonoros e luminosos alertam para a necessidade de manutenção. Isto evita operações incorretas, previne danos no equipamento e reduz o tempo de inatividade e os custos de manutenção.
O rolo vibratório tandem 138HF é uma máquina de compactação de alto desempenho de 13 toneladas alimentada por um fiável motor Cummins Tier 3 de 119 kW e equipada com um sistema hidráulico fechado de alta pressão da Danfoss. Apresenta uma estrutura robusta de vibração de suporte de quatro pontos, sistema de dupla frequência e amplitude dupla, capacidade de escalada superior e travagem triplamente segura. Com um visor de monitorização inteligente, rolamentos de vibração duráveis e um eficiente sistema de sprinklers controlado eletricamente, a máquina alcança uma excelente qualidade de compactação, segurança operacional e fiabilidade a longo prazo. Ideal para autoestradas, aeroportos, estradas municipais e projetos de infraestruturas de alto padrão, o 138HF combina potência, eficiência e inteligência para satisfazer os mais exigentes requisitos de construção.
Sistema hidráulico
O sistema hidráulico fechado é composto por uma bomba de pistão de alta pressão e um motor Danfoss, garantindo que o rolo tem um bom desempenho de deslocamento e uma elevada capacidade de subida. A transmissão hidráulica de variação contínua assegura o funcionamento à velocidade mais adequada em diferentes condições de trabalho. Uma solução economicamente viável e eficiente.
Estrutura da roda vibratória
A roda vibratória adota uma estrutura de câmara vibratória cilíndrica interna com suporte em quatro pontos, apresentando uma elevada resistência e uma boa rigidez. Equipada com rolamentos vibratórios importados reforçados e resistentes ao impacto para garantir o desempenho do rolamento; o assento do rolamento, cuidadosamente concebido com passagem de óleo lubrificante, apresenta um bom desempenho de lubrificação e dissipação de calor. Mesmo sob fortes cargas alternadas, ainda garante o excelente desempenho e a fiabilidade a longo prazo do rolamento vibratório, assegurando eficiência na construção.
Redutor de roda
O sistema de travagem consiste em múltiplos travões húmidos no redutor de roda vibratória e travões hidráulicos estáticos no sistema hidráulico fechado. Possui três funções: condução, estacionamento e emergência, garantindo uma condução segura e fiável.

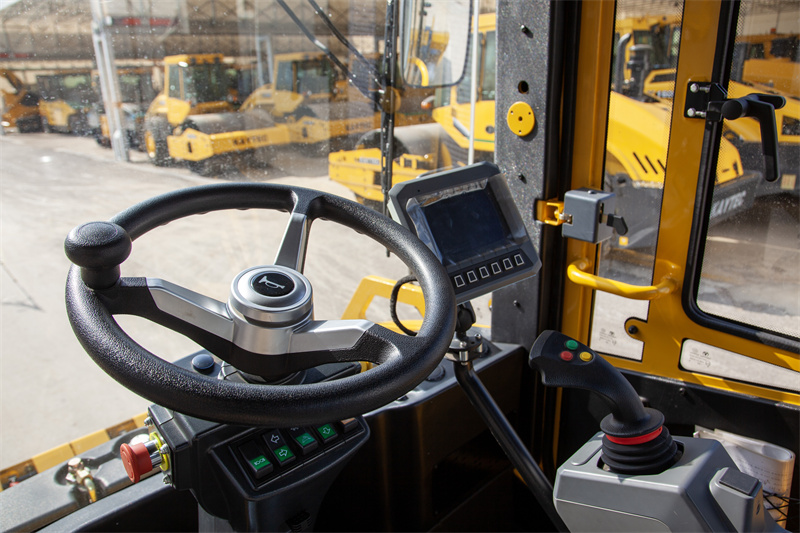

Sistema de visualização de dados

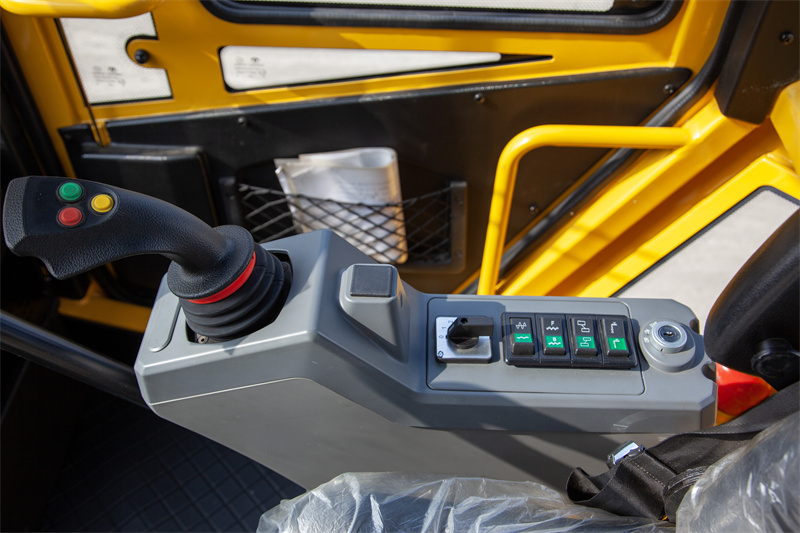

O dispositivo de alarme sonoro e luminoso no painel de instrumentos pode fornecer informações sobre a manutenção e reparação a qualquer momento, evitando o funcionamento do equipamento com defeito e prevenindo danos. O ecrã LCD a cores extragrande exibe diversas informações da máquina em tempo real, tornando a operação simples e conveniente. Ao posicionar o acelerador e a alavanca de avanço/recuo à direita, o conforto de operação é melhorado.
Sistema de vibração
O sistema de vibração fechado é composto por uma bomba de vibração e um motor de vibração Danfoss, com dupla frequência e dupla amplitude, carga linear estática e força de excitação configuradas de forma científica e racional, garantindo a compactação eficaz de diferentes tipos de materiais e espessuras de camadas de pavimentação.
Testador de densidade
Escolha um detetor de compacidade para observar diretamente a qualidade da compactação na cabine
Cortador de orlas
Cortador de orlas opcional para operações de corte de bermas de estradas.
Motor
O motor Cummins, com uma potência de 119 kW, oferece uma força robusta, um arranque rápido, durabilidade e economia de combustível.
Sistema de sprinklers
Depósito de água de grande capacidade, garantindo o funcionamento contínuo de toda a máquina, filtragem em três fases, sistema de pulverização de água pressurizada com controlo elétrico, com opção de pulverização contínua ou intermitente.
Mesa de detalhes para rolo vibratório tandem de 14 toneladas
| Rolo vibratório tandem 138HF | |
|---|---|
| Especificações básicas | |
| Modelo | 138HF |
| Peso de Operação (kg) | 13000 |
| Dimensões (C × L × A) (mm) | 4790 × 2300 × 3300 |
| Sistema de vibração | |
| Linearidade estática (dianteira/traseira) (N/cm) | 304 / 304 |
| Largura do tambor (mm) | 2130 |
| Frequência de vibração (Hz) | 42 / 50 |
| Amplitude (mm) | 0,9 / 0,45 |
| Força centrífuga (kN) | 160 × 2 / 100 × 2 |
| Desempenho | |
| Velocidade de marcha (km/h) | 0-11 |
| Capacidade de escalada (%) | 40 |
| Ângulo de direção | ±17° |
| Sistema do motor | |
| Marca do motor | Cummins |
| Potência nominal (kW) | 119 |
| Padrão de emissão | Tier 3 / China Stage III |
| Capacidade do depósito de combustível (L) | 200 |
